使用 API 接口批量配置锐捷交换机
设备型号：
SF2920U_1.0(1)B8P1 Release(12192322)一、项目背景
由于需要对大量交换机执行相同配置操作，逐台登录 Web 页面进行修改效率较低。
通过分析 Web 管理页面与后台 API 的交互过程，可以实现：
批量配置 VLAN
批量修改端口参数
自动保存配置
批量处理多台设备
从而大幅提高运维效率。
二、Web 页面操作流程
人工配置流程如下：
登录设备
↓
进入端口配置
↓
修改 VLAN
↓
修改端口参数
↓
保存配置通过抓包分析发现，上述操作均通过后台 API 实现。
三、接口分析

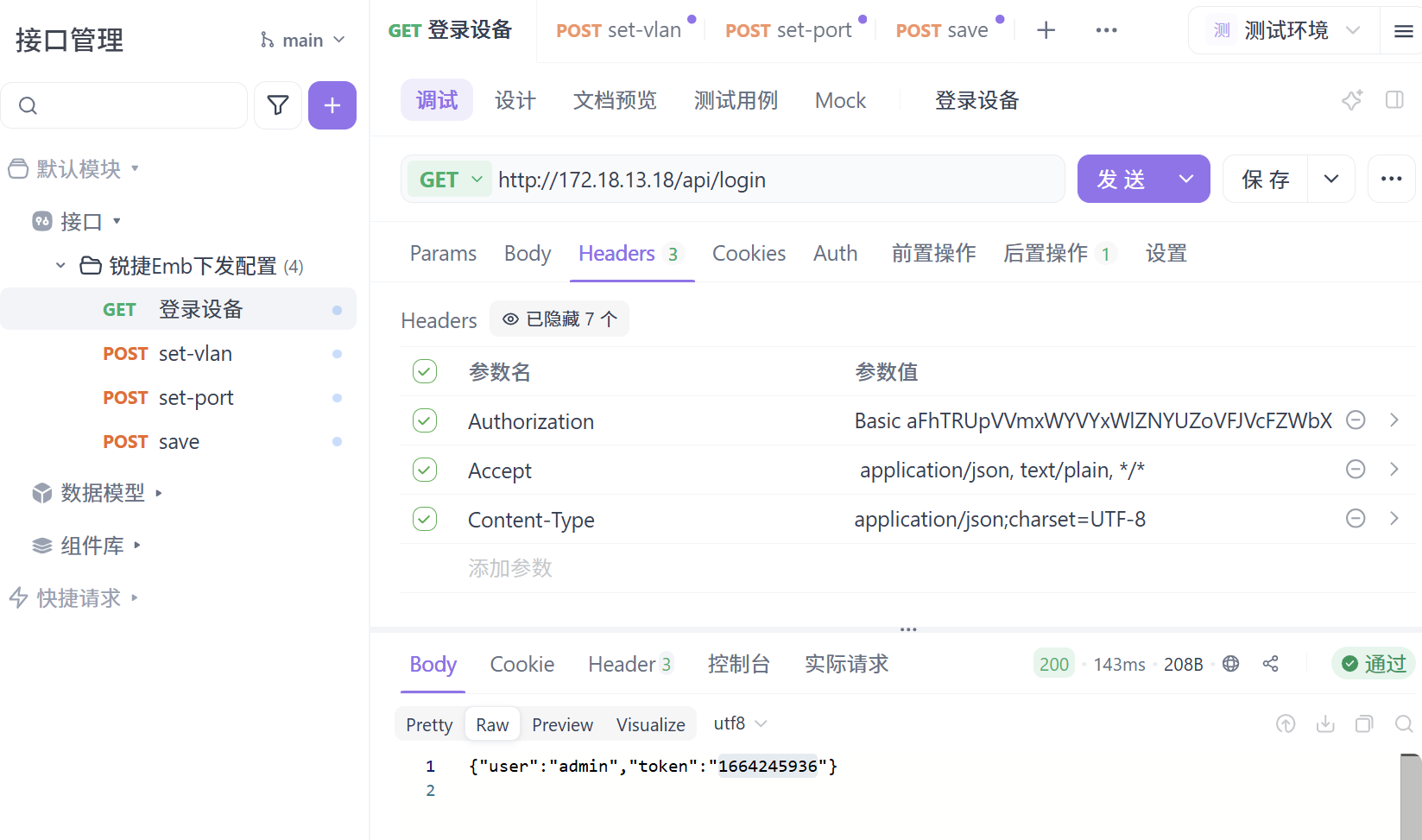

1、登录接口
请求地址
GET /api/login认证方式
请求头中包含：
Authorization: Basic xxxxxxxxx认证方式为 HTTP Basic Authentication。
示例：
admin:password
↓
Base64编码
↓
Authorization: Basic YWRtaW46cGFzc3dvcmQ=Apifox 验证
返回结果
{"user":"admin","token":"1664245936"}说明：
登录成功后返回 Token
Token 有效期约 10 分钟
后续接口通过 Cookie 完成认证

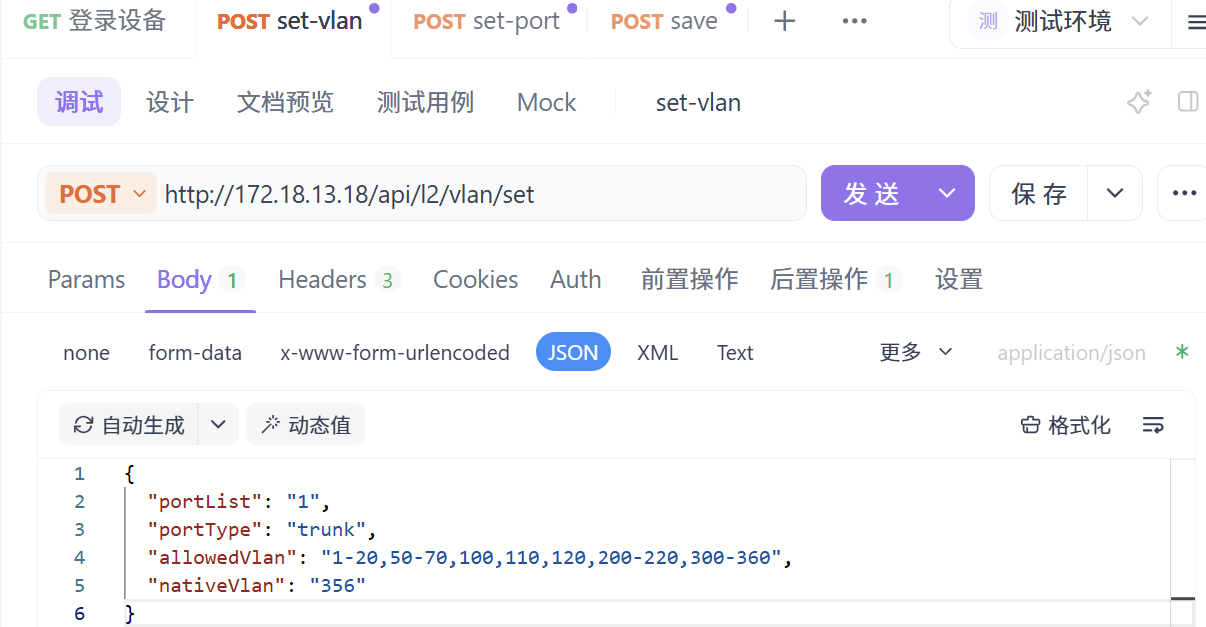

2、VLAN 配置接口
用于修改端口 VLAN 参数。
请求地址
POST /api/l2/vlan/set请求头
Content-Type: application/json;charset=UTF-8
Accept: application/json, text/plain, */*
Cookie: access_token=xxxxxxxx请求参数（Body）
{
"portList": "1",
"portType": "trunk",
"allowedVlan": "1-20,50-70,100,110,120,200-220,300-360",
"nativeVlan": "356"
}参数说明

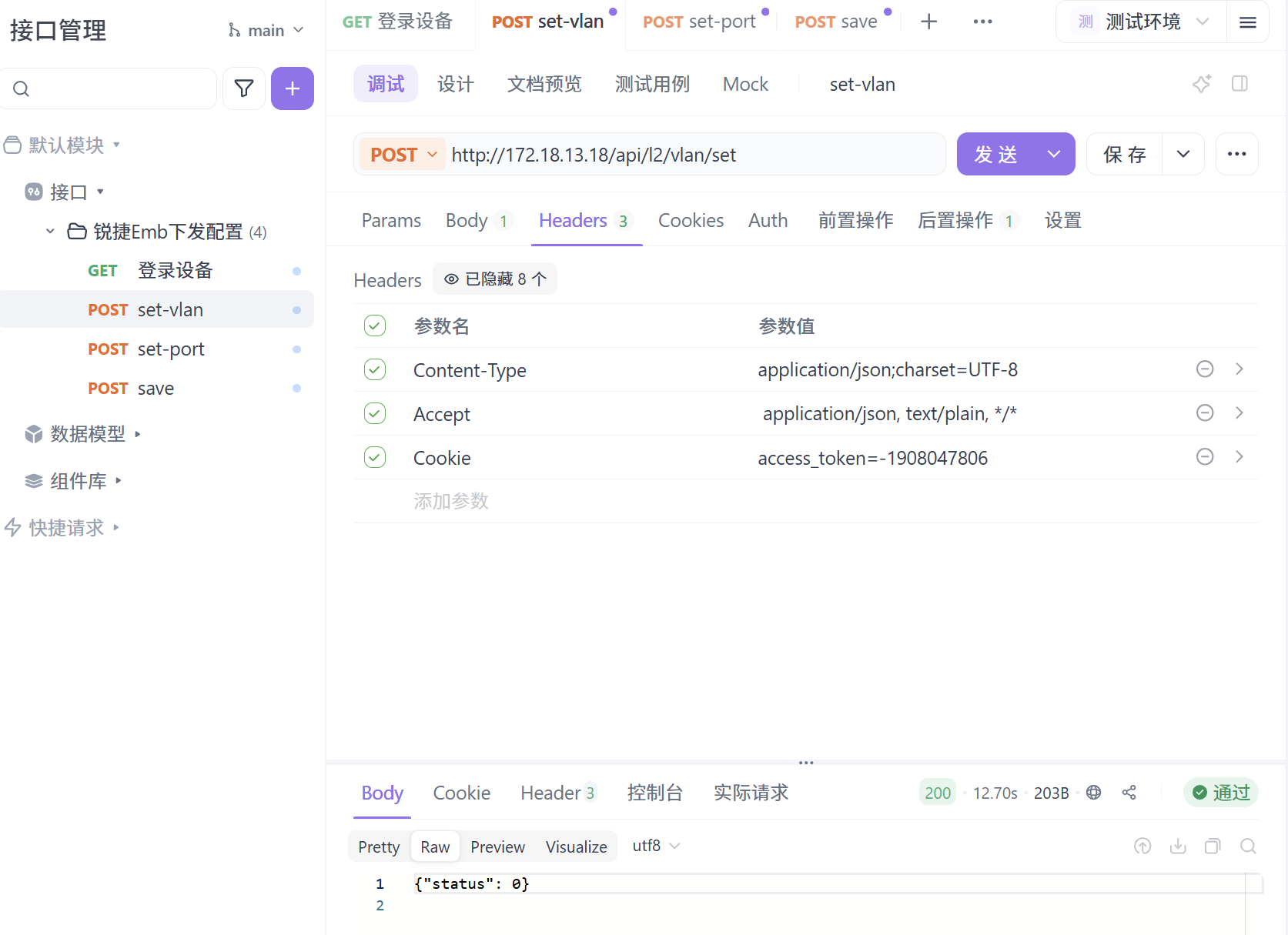

Apifox 验证
返回码

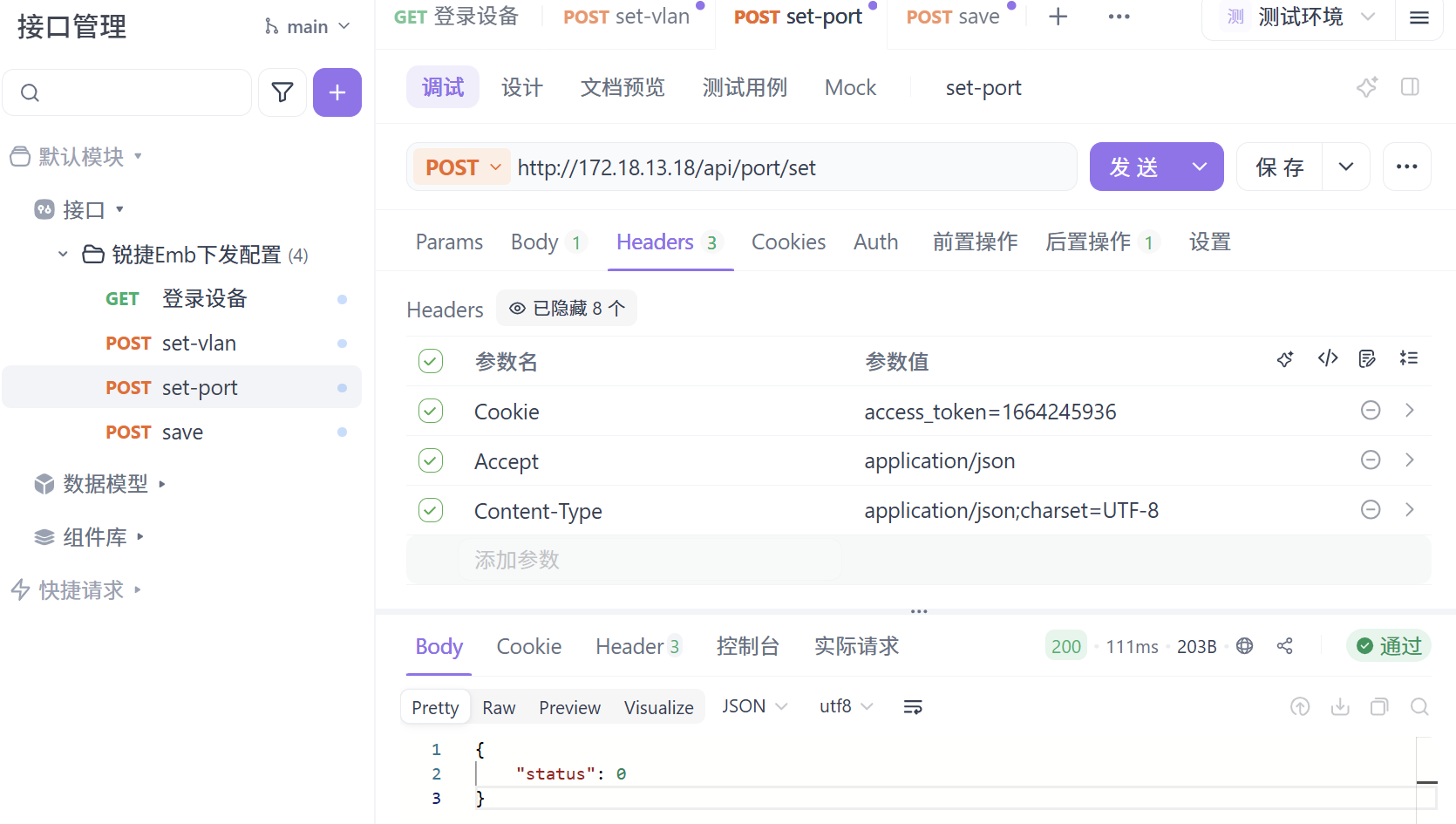

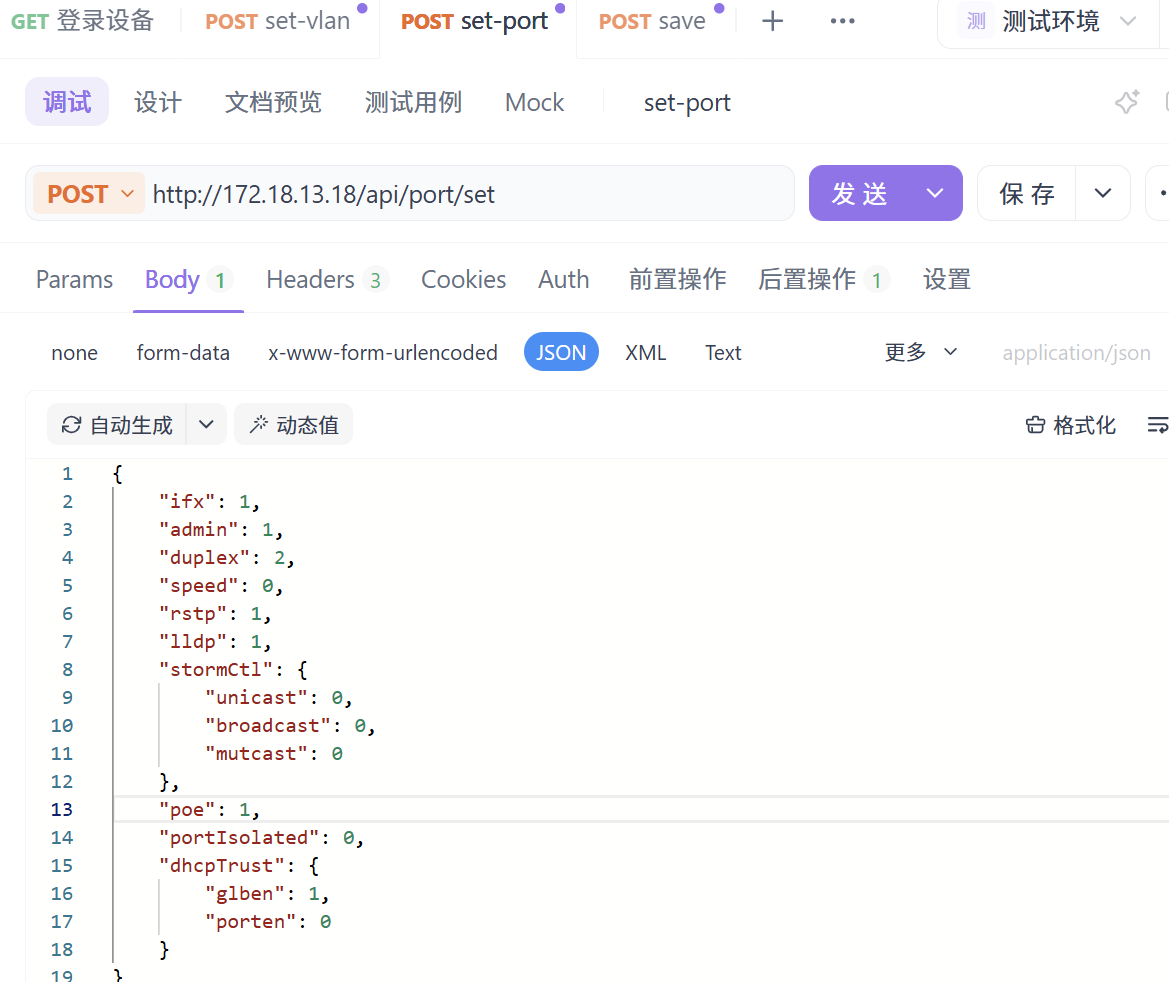

3、端口配置接口
用于修改端口基础属性。
请求地址
POST /api/port/set请求头
Content-Type: application/json;charset=UTF-8
Accept: application/json, text/plain, */*
Cookie: access_token=xxxxxxxx请求参数（Body）
{
"ifx": 1,
"admin": 1,
"duplex": 2,
"speed": 0,
"rstp": 1,
"lldp": 1,
"stormCtl": {
"unicast": 0,
"broadcast": 0,
"mutcast": 0
},
"poe": 1,
"portIsolated": 0,
"dhcpTrust": {
"glben": 1,
"porten": 0
}
}Apifox 验证
返回码

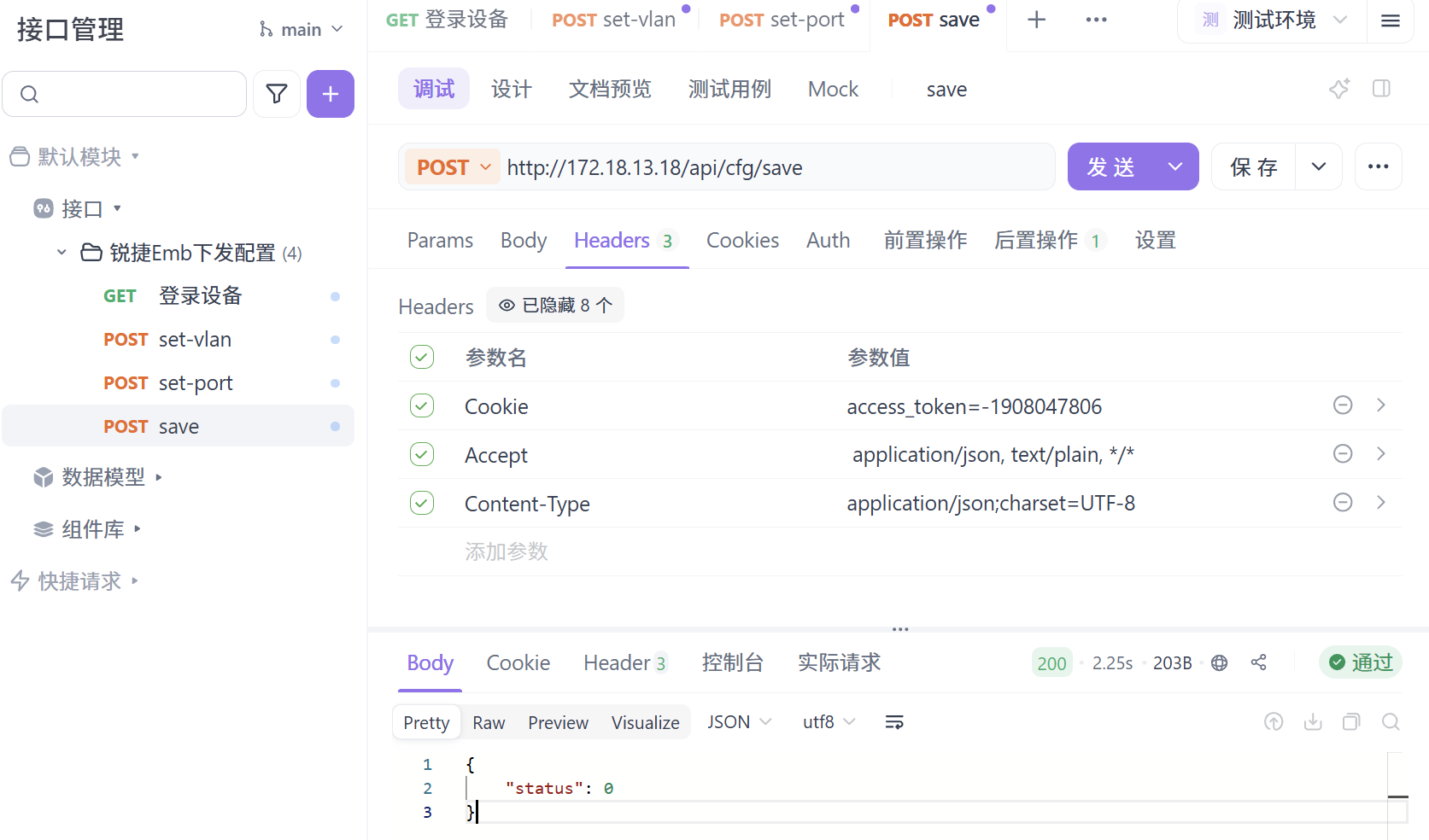

4、保存配置接口
用于将运行配置写入启动配置，确保设备重启后配置不丢失。
请求地址
POST /api/cfg/save请求头
Content-Type: application/json;charset=UTF-8
Accept: application/json, text/plain, */*
Cookie: access_token=xxxxxxxxApifox 验证
返回结果
{
"status": 0
}表示配置保存成功。
四、认证机制
认证流程如下：
/api/login
↓
获取 Token
↓
生成 access_token
↓
写入 Cookie
↓
调用 VLAN 接口
↓
调用端口接口
↓
保存配置注意事项：
Token 约 10 分钟过期
配置接口依赖 Cookie 完成认证
Cookie 失效后需重新登录
未认证会返回
status=-4
五、自动化实现思路
整体执行逻辑如下：
读取设备列表
↓
登录设备
↓
获取认证信息
↓
配置 VLAN
↓
配置端口
↓
保存配置
↓
记录结果
↓
处理下一台设备六、Apifox 验证流程
建议先通过 Apifox 验证接口逻辑。
执行顺序：
GET /api/login
↓
POST /api/l2/vlan/set
↓
POST /api/port/set
↓
POST /api/cfg/save所有接口返回：
{
"status": 0
}即表示执行成功。
七、Python 自动化脚本
验证完成后，即可通过 Python 实现批量下发。
功能：
自动登录设备
自动获取认证信息
自动配置 VLAN
自动配置端口参数
自动保存配置
自动记录日志
支持多线程并发
支持失败自动重试
import requests
import logging
import time
import json
from concurrent.futures import ThreadPoolExecutor, as_completed
DEVICE_FILE = "devices.txt"
LOG_FILE = "batch_config_debug.log"
# 请求超时时间。设备下发 VLAN 时可能需要十几秒，不建议改得太小。
TIMEOUT = 180
# 并发线程数。设备数量较多时可适当调大；现场网络不稳定时建议保持 5 或更低。
MAX_WORKERS = 5
# 每个接口失败后的重试次数。
RETRY = 3
# 重要：这里填浏览器 Network 里抓到的完整 Authorization
# 格式必须是：Basic + 一个空格 + 后面的认证字符串。
# 不要填中文占位符，否则 requests 会因为请求头编码失败而直接报错。
AUTHORIZATION = "Basic aFhTRUpVVmxWYVYxWlZNYUZoVFJVcFZWbXhXWVZZeFdsWk5ZVVpvVkZKVmNGWldiWGhYV1ZaWmVGZHNXazVaVjFKMFlWYzBObGRIYUhWYVdGSXpZak5LY2xGRVJYbE5kejA5"
# VLAN 下发参数。这里控制端口类型、允许 VLAN 和 native VLAN。
# 修改多个端口时，portList 可按设备 Web 前端支持的格式填写，例如 "1,2" 或 "1-4"。
VLAN_PAYLOAD = {
"portList": "1",
"portType": "trunk",
"allowedVlan": "1-20,50-70,100,110,120,200-220,300-360",
"nativeVlan": "356"
}
# 端口基础参数。ifx 是端口号，需要和 VLAN_PAYLOAD["portList"] 对应。
# 例如只改 1 号口就保持 ifx=1；改其他单端口时同步调整 ifx。
PORT_PAYLOAD = {
"ifx": 1,
"admin": 1,
"duplex": 2,
"speed": 0,
"rstp": 1,
"lldp": 1,
"stormCtl": {
"unicast": 0,
"broadcast": 0,
"mutcast": 0
},
"poe": 1,
"portIsolated": 0,
"dhcpTrust": {
"glben": 1,
"porten": 0
}
}
logging.basicConfig(
filename=LOG_FILE,
level=logging.DEBUG,
format="%(asctime)s [%(levelname)s] %(message)s",
encoding="utf-8"
)
def load_devices():
# 从 devices.txt 读取设备列表；空行和 # 开头的注释会自动跳过。
with open(DEVICE_FILE, "r", encoding="utf-8") as f:
return [
line.strip()
for line in f
if line.strip() and not line.strip().startswith("#")
]
def base_headers(ip, json_type=False):
# 设备 Web API 需要 Referer、X-Lang 和 Authorization。
# json_type=True 时用于 POST JSON 请求，会额外带 Content-Type。
headers = {
"Accept": "application/json, text/plain, */*",
"X-Lang": "zh",
"Referer": f"http://{ip}/",
"Authorization": AUTHORIZATION
}
if json_type:
headers["Content-Type"] = "application/json;charset=UTF-8"
return headers
def log_response(ip, name, r):
# 详细记录请求和响应，方便排查接口路径、参数和设备返回码。
# Authorization 会脱敏写入日志，避免把认证信息明文留在日志里。
logging.info(f"{ip} [{name}] URL: {r.request.method} {r.url}")
request_headers = dict(r.request.headers)
if "Authorization" in request_headers:
request_headers["Authorization"] = "[REDACTED]"
logging.info(f"{ip} [{name}] Request Headers: {request_headers}")
if r.request.body:
logging.info(f"{ip} [{name}] Request Body: {r.request.body}")
logging.info(f"{ip} [{name}] Status Code: {r.status_code}")
logging.info(f"{ip} [{name}] Response Headers: {dict(r.headers)}")
logging.info(f"{ip} [{name}] Response Body: {r.text[:1000]}")
def check_response(r, ip, name):
# 所有接口统一检查 HTTP 状态和业务 status。
log_response(ip, name, r)
if r.status_code != 200:
raise Exception(f"{name} HTTP失败：{r.status_code}")
try:
data = r.json()
except Exception:
raise Exception(f"{name} 返回不是JSON：{r.text[:300]}")
status = data.get("status")
# 部分设备登录成功不返回 status=0，而是返回 {"user": "...", "token": "..."}。
if name == "登录" and "token" in data:
return data
if status != 0:
raise Exception(f"{name} 业务失败：status={status}，返回={data}")
return data
def retry_request(ip, name, func):
# 对登录、配置、保存等步骤统一做重试。
last_error = None
for i in range(1, RETRY + 1):
try:
logging.info(f"{ip} [{name}] 开始执行，第 {i} 次")
result = func()
logging.info(f"{ip} [{name}] 执行成功")
return result
except Exception as e:
last_error = e
logging.warning(f"{ip} [{name}] 第 {i} 次失败：{e}")
time.sleep(1)
raise Exception(f"{name} 重试 {RETRY} 次后失败：{last_error}")
def login(session, ip):
# 登录接口。成功后同一个 session 会继续用于后续配置请求。
url = f"http://{ip}/api/login"
def do():
r = session.get(
url,
headers=base_headers(ip),
timeout=TIMEOUT
)
return check_response(r, ip, "登录")
return retry_request(ip, "登录", do)
def post_json(session, ip, path, payload, name):
# 通用 JSON POST 方法，VLAN 配置和端口配置都走这里。
url = f"http://{ip}{path}"
def do():
logging.info(f"{ip} [{name}] 准备请求 Payload: {payload}")
r = session.post(
url,
json=payload,
headers=base_headers(ip, json_type=True),
timeout=TIMEOUT
)
return check_response(r, ip, name)
return retry_request(ip, name, do)
def save_config(session, ip):
# 保存配置到设备，避免重启后配置丢失。
url = f"http://{ip}/api/cfg/save"
def do():
r = session.post(
url,
headers=base_headers(ip),
timeout=TIMEOUT
)
return check_response(r, ip, "保存配置")
return retry_request(ip, "保存配置", do)
def process_device(ip):
# 单台设备的完整处理流程：登录 -> VLAN 配置 -> 端口配置 -> 保存。
session = requests.Session()
# 禁止读取系统代理，避免走 127.0.0.1:7890
session.trust_env = False
logging.info("=" * 80)
logging.info(f"{ip} 开始处理")
try:
login(session, ip)
vlan_result = post_json(
session,
ip,
"/api/l2/vlan/set",
VLAN_PAYLOAD,
"VLAN配置"
)
port_result = post_json(
session,
ip,
"/api/port/set",
PORT_PAYLOAD,
"端口配置"
)
save_result = save_config(session, ip)
logging.info(f"{ip} VLAN配置返回：{vlan_result}")
logging.info(f"{ip} 端口配置返回：{port_result}")
logging.info(f"{ip} 保存配置返回：{save_result}")
logging.info(f"{ip} 最终结果：配置成功")
return f"{ip} 配置成功"
except Exception as e:
logging.error(f"{ip} 最终结果：配置失败：{e}")
return f"{ip} 配置失败：{e}"
def main():
devices = load_devices()
print(f"共发现 {len(devices)} 台设备，开始执行...")
# 多线程并发处理 devices.txt 中的设备。
with ThreadPoolExecutor(max_workers=MAX_WORKERS) as executor:
futures = [executor.submit(process_device, ip) for ip in devices]
for future in as_completed(futures):
print(future.result())
print(f"执行完成，日志文件：{LOG_FILE}")
if __name__ == "__main__":
main()
八、使用说明
1、修改认证信息
编辑脚本中的：
AUTHORIZATION = "Basic xxxxxxxxx"替换为浏览器抓包获取的认证字符串。
2、创建设备列表
在脚本目录下创建：
devices.txt示例：
172.18.13.18
172.18.13.19
172.18.13.20每行一个设备 IP。
3、安装依赖
pip install requests4、运行脚本
python batch_vlan.py5、查看日志
脚本执行完成后会生成：
batch_config_debug.log用于查看：
登录状态
请求参数
返回结果
错误原因
九、执行流程示意图
设备列表
↓
登录设备
↓
获取认证信息
↓
VLAN配置
↓
端口配置
↓
保存配置
↓
记录日志
↓
输出结果至此即可实现交换机的批量自动化配置。
